木屑烘干机自动控制软件系统功能设计
[作者:万泰]
[日期:2021-09-07]
[热度:]

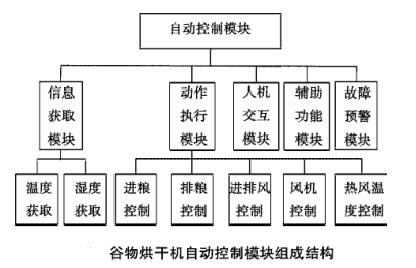

木屑烘干机自动控制模块常见组成结构如图所示,包括了信息获取模块、动作执行模块、人机交互模块、辅助功能模块、故障预警模块5大部分。
信息获取模块主要控制温度传感器、湿度传感器、速度传感器、转速传感器、测水仪等设备的工作与信息传递工作;动作执行模块根据工控机给出的指令执行相应动作,例如对各个风盒开闭状态控制、风机转速控制、热风温度调整等;人机交互模块主要为使用者提供信息模块获取的信息和动作执行状态信息,例如实时温度、湿度、物料含水率、热风风量等,并能通过人机交互模块实现对烘干过程的人工调整,专业人员还能通过人机交互接口实现烘干机的功能优化与程序改进;辅助功能模块抱愧物料烘干的辅助执行设施,例如计时器、数据存储单元等;故障预警模块主要针对木屑烘干机在工作过程中出现的机械故障或功能异常发出警报,警报以灯光、警示音进行展示,并能够在人机界面查看故障码,以便于对问题进行解决。
木屑烘干机启动后,自动控制系统会自动初始化程序,此时各个功能模块均被初始化,例如传感器功能初始化、计时装置初始化、工控机初始化等,且人机交互界面启动,将相关数据信息进行实时显示。烘干开始后,控制系统自动获取进料段、烘干段、缓苏段、冷却段温湿度等信息,热风温度信息、风机转速、物料速度等信息及时传输给工控机,并与烘干方案预设范围进行比较。确定烘干方案后工控机控制热风系统调整风机转速和热风温度,同时控制物料按照专门的输送方式和输送速度卞,当热风温度、物料温度超出预设范围,预警机构会事先报警,并在设定的时间后采取停机措施,若系统判断烘干效率不足,则会自动调整物料运行速度并提高热风流量,从而提高烘干效率。
