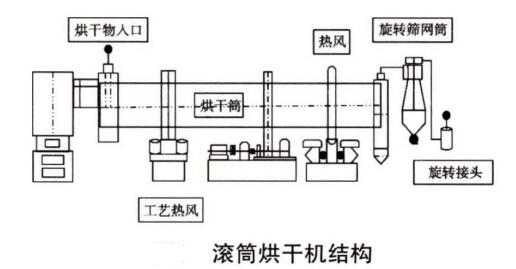

木屑烘干机滚筒由烘干筒、烘干物人口、旋转筛网筒、热风装置、旋转接头等组成，结构如图所示。
    烘干物在烘干机中向内部运行时，蒸汽经管路系 统输送至蒸汽旋转接头后进人烘干机内壁的薄板夹层中后，对烘干物不断地传导加热；同时工艺热风从前室、后室进入烘筒内，完成与烘干物热交换，实现加快干燥，并保证烘干物能够干燥均匀风机将烘干过程中产生的湿热空气和粉尘抽到除尘器中，对其除尘后排放。

    热风气流分成两路：第1路从烘干筒的进料口引人后，与烘干物流动方向相同并与烘干物接触，实现烘干物的脱水干燥，流至烘干机的尾部，通过旋转筛网过滤后，由排潮风机排出烘干机; 第2路热风气流从烘干筒出口端引人后，直接进人旋转筛 网，与第1路含湿量较高的热风混合，使露点温度提高、结露现象降低，通过排潮风机排出烘干机。
